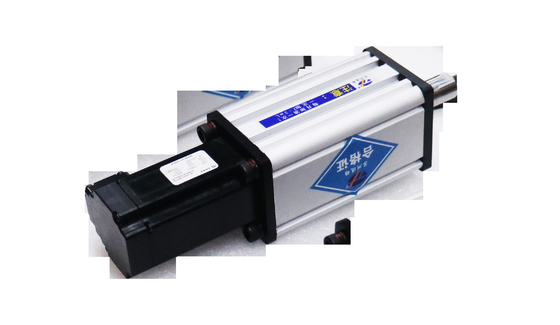

50~1200mm Direktverbindung/Gürtelverbindung Servo-Elektrzylinder,Aluminiumlegierungsmaterial Schön und leicht
| Herkunftsort | China |
|---|---|
| Markenname | TJ |
| Zertifizierung | ISO9001:2008,CE |
| Modellnummer | TJE135 |
| Min Bestellmenge | 1 Stück |
| Preis | negotiable |
| Verpackung Informationen | externe Verpackung: Karton oder nicht Holzkiste; Kissenverpackung: EPE-Schaum |
| Lieferzeit | 3-4 Wochen |
| Zahlungsbedingungen | T/T, 30% geleistete Anzahlung, 70% vor Lieferung |
| Versorgungsmaterial-Fähigkeit | 800 Stk. je Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Material | Aluminium | Farbe | Standard: Marine blue&silvery, andere kann besonders angefertigt werden |
|---|---|---|---|
| Geschwindigkeit | bis zu 500mm/s | Wiederholbarkeit | ± 0,01 mm |
| Schlaganfall | 50~1200mm | Ertragkraft | bis zu 50KN |
| Bewegungsverbindungsart | linear/Ähnlichkeit | interne Gegendrehung | Mit/außen |
| Schraubleiter | 10,20,50mm | Lastsverbindungsart | männlich, weiblich, U-Bolzen, Ballhauptscharnier und besonders angefertigt |
| Hervorheben | electric cylinder actuators,electric cylinder linear actuator |
||
Produkt-Beschreibung
1.Produktmodelldefinition
Bilder
Beispiel: TJE075 S100 B R 05 Eine M C 2 P11 O/C N/P
|
TJE075 Nr. der Serie
TJE040:44×44mm TJE065:64×64mm TJE075:75×75mm TJE095:93×93mm TJE110:111×111mm TJE135:134×134mm |
S100 Effektiver Schlag
TJE040:50-200 mm TJE065:50-250 mm TJE075:50-600 mm TJE095:50-800 mm TJE110:50 bis 1000 mm TJE135:50-1200 mm |
|
BSchraubentyp
A: Acme-Schraube B: Kugelschraube C:Rollenschraube |
RAnti-Rotation
R: Mit T:Ohne ((TJE040 immer ohne diese Funktion)) |
|
05Verschraubungsblei
TJE040:4mm TJE065:4, 5, 10, 16,20 mm TJE075:4, 5, 10, 20, 40 mm TJE095:4, 5, 6, 8, 10, 25 mm TJE110:5, 6, 8, 10, 20, 32 mm TJE135:10, 20, 50 mm |
A Typ der Motormontage
B: Parallel |
|
M Zylinderbefestigungsart
M1:Doppelseitige Befestigung M2:Seitendrehhalter M3:Frontflanschhalterung M4:Hinterflanschhalterung M5:Hintere Spaltung M6:Hinterwellenhalterung MX: angepasst |
C Typ der Lastanschaltung
C1:Männlich C2:Weibliche C3:U-Schraube C4:Scharnier des Kugelkopfes CX:Maßgeschneidert |
|
Anzahl der Grenzschalter
(Standardmäßig ist der NPN-Schalter normalerweise offen) |
O/C-Limit-Schalter
O:Normalerweise offen C: Normalerweise nahe |
|
N/P·Typ des Sensors
N:NPN P:PNP |
| Gitterliner + Kraftsensor |
|
Kraftsensor: 1 4-20mA 2 0-10 V Gitterleiter: 1 TTL 24V 2 RS422 ((5V Unterschied) |
|
Wenn das Teil fehlt, bedeutet das, dass es weder Gitterlinie noch Kraftsensor gibt. P01:Nur mit Gitterlinie TTL ((24V) P10:Nur mit Gitterlinie 4-20mA |
Das ist Mark.:
1)Um den effektiven Zug zu gewährleisten, müssen zwei Enden einen Abstand von 5 mm behalten werden.
2) Der Sensor konnte nicht auf derselben Seite des Motors montiert werden, wenn der Motor parallel montiert ist.
2Leitlinien für die Auswahl eines elektrischen Zylinders
Tabellen
3. Liste der Peripherieteile
| Name | Erläuterung |
| 1- HNC/CRHNC Fußbefestigungsteil | Wenn der Motor parallel montiert ist, wird dieses Teil für die Montage von Lagern und Reduktor-Endkappen verwendet. |
| 2- FNC/CRFNG Flanschenbefestigungsteil | Wenn der Motor parallel montiert ist, wird dieses Teil für die Montage von Lagern und Reduktor-Endkappen verwendet. |
| 3- ZNCF/CRZNG Trunnion-Befestigungsteil | Wenn der Motor parallel montiert ist, wird dieses Teil für die Montage von Lagern und Reduktor-Endkappen verwendet. |
| 4- LNZG/CRLNZG Trunnionlager | Für auf dem Zylinderblock montierte Trunnion. |
| 5- SNC Doppelspaltlager | Für den parallel montierten Motor. |
| 6- LSNG Kugelflächenlager mit Scharnierschnitt | Für den Motor parallel montiert, mit kugelförmigem Lager. |
| 7- LSNSG Sphärische Scharnierspaltlager | Für den parallel montierten Motor mit kugelförmigem Lager, Schweißsynthese. |
| 8- SNCS Doppelspaltbefestigungsstück | Für den Motor parallel montiert, mit kugelförmigem Lager. |
| 9- LBG Doppelspaltlager | Für den Motor parallel montiert, mit kugelförmigem Lager. |
| Auch mit einer Breite von mehr als 20 mm | Für den parallel montierten Motor. |
| aA- Befestigungsteil mit doppelter Spalte | Für den Motor parallel montiert, mit kugelförmigem Lager. |
| aB- Befestigungsteil mit doppelter Spalte | Für den parallel montierten Motor. |
| aC- Klebelager | Für den parallel montierten Motor. |
| aD- Kugelscharnier Clevislager | Für den Motor parallel montiert, mit kugelförmigem Lager. |
| aE- Trunnionlager | Für die Montage in jeder Position des Zylinders.Wenn der Motor parallel montiert ist, kann die Montageposition nicht in der Nähe des Motors sein. |
| aF- Fußbefestigungsteil | Für den axial montierten Motor. |
| aG- Gelenklager | Mit einem kugelförmigen Lager. |
| aH- Anschlussflansche | Zur Kompensation der Radialentwicklung. |
| Doppelschlitze | Für den Zylinderschwung in einem Flugzeug. |
| bJ- Selbst in Verbindungseinheit | Zur Kompensation von Radial- und Winkelweichungen. |
| bA- Geradewinkel-kugelförmiges Scharnierspaltlager | Für das Gelenklager. |
| bB- Doppelspalt | Für die Zylinderschwingungsanlage. |
| bC- Führungseinheit | Verhindern Sie, dass sich der Zylinder bei hohem Drehmoment verdreht |
| bD- Näherungsschalter | Für die Prüfung der Position kann in den Sensoranschluss integriert werden. |
| bE- Schlitzdeckel | Um Staub zu verhindern. |
| bF- Komponenten der Parallelinstallation | Für den parallel montierten Motor. |
| bG- Aksialinstallationsbauteile | Für den axial montierten Motor. |
4. Anwendungen
★ Militärische Ausrüstung:Radar, Raketeneinrichtung, Schwingplattform für gepanzerte Fahrzeuge, Spezialausrüstung und andere Kriegsfahrzeuge und FlugzeugeVersuchsfördermittel, Panzer-Artillerie-Hoch- und Tiefrichtung Aktionsanpassung, Der Druck von Raketenbrennstoff, das Öffnen der Ofen Tür, etc.
★ Spezialausrüstung:Produktionslinie für industrielle Automatisierung, Montagelinie, Logistikübertragung, Hebeplattform, Versetzungssteuerung, Ventilsteuerung, Koordinatenmanipulator,Mechanische Ausrüstung CT Kama-Messer, Lebensmittel- und Arzneimittelindustrie, CNC-Werkzeugmaschinen, Verpackungsmaschinen der Industrie, Automobilindustrie, Elektronische Presse, Textilmaschinen, WicklungsmaschinenPosition.
★ Versuchsausrüstung: Simulationsplattform, Prüfbett, Wellenmaschine, Prüfgeräte usw.
Dieser Typ ist besonders geeignet für:
Sie können auch unsere Servopressensoftware zusammen kaufen.
