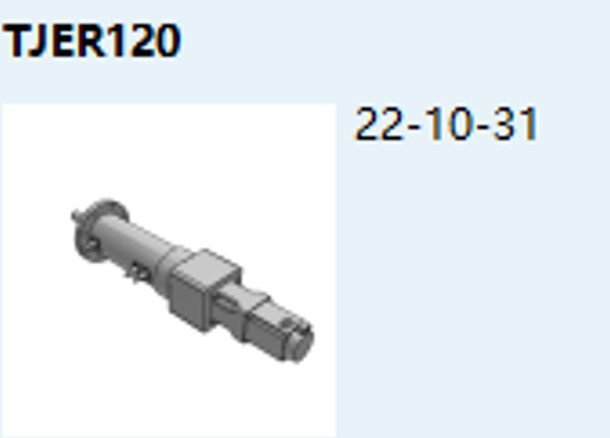

TJER120 Elektrische Bewegungssteuerungslösung
| Herkunftsort | China |
|---|---|
| Markenname | TJ |
| Zertifizierung | ISO9001:2015,CE |
| Modellnummer | TJER120 |
| Min Bestellmenge | 1 Stück |
| Preis | negotiable |
| Verpackung Informationen | Außenverpackung:Karton oder nicht aus Holz gepackte Kistenverpackung:EPE-Schaum |
| Lieferzeit | 3-4 Wochen |
| Zahlungsbedingungen | T/T, 30% geleistete Anzahlung, 70% vor Lieferung |
| Versorgungsmaterial-Fähigkeit | 800 PC pro Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Name | TJER120 | Material | Aluminium |
|---|---|---|---|
| Farbe | Standard: Marine blue&silvery, andere kann besonders angefertigt werden | Geschwindigkeit | bis zu 300 mm/s |
| Wiederholbarkeit | ± 0,01 mm | Schlaganfall | 50 bis 3000 mm |
| Ertragkraft | bis zu 100KN | Bewegungsverbindungsart | linear/Ähnlichkeit |
| interne Gegendrehung | Mit/außen | Schraubleiter | 10,20 mm |
| Lastsverbindungsart | männlich, weiblich, U-Bolzen, Ballhauptscharnier und besonders angefertigt | ||
| Hervorheben | TJER120 Elektrische Bewegungssteuerungslösung,Foldback Elektrische Bewegungssteuerung,Lineare elektrische Bewegungssteuerung |
||
Produkt-Beschreibung
1.Ofür diePGrundsatz
Produktbezeichnung Servoelektrischer Zylinder Modellnummer TJER120
Hersteller TONGJIN PRECISION Produktfarbe wie gezeigt
Art des Produkts Handbuch/Automatisch Ob angepasst Anpassbar
2. Produktmodelldefinition
Beispiel:TJER220 S800 B R 05 Eine M C 20 05 0 P11 O/C N/P
|
TJER220- Ich weiß.Serie Nr.
TJER190 TJER220 TJER250 |
S800 ¢Wirkungsvoller Schlag
TJER160:50 ~ 1500 mm TJER190:50 ~ 2000 mm TJER220:50 ~ 2500 mm TJER250:50 ~ 3000 mm |
BTyp der Schraube
B: Kugelschraube C:Rollenschraube |
|
RAnti-Rotation
T: Ohne |
05- Ich weiß.Schraubblei TJER190:10,20 mm TJER220:10,20 mm TJER250:10,20 mm |
A??Typ der Motormontage B: Parallel |
|
M- Ich weiß.Typ der Zylindermontage
M1:Doppelseitige Befestigung M2:Seitendrehhalter M3:Frontflanschhalterung M4:Hinterflanschhalterung M5:Hintere Spaltung M6:Hinterwellenhalterung MX: angepasst
|
C¢LastCAnschlussTyp
C1:Männlich C2:Weibliche C3:U-Schraube C4:Scharnier des Kugelkopfes CX:Maßgeschneidert |
20- Ich weiß.Macht
01100 W 02200 W 04400 W 08: 750 W 101000 W 202000 W 30:000 W |
|
05 ¢Reduzierungsquote
05Fünf zu eins. 10Zehn zu eins. 20Zwanzig zu eins. |
2¢ AnzahlOfLnachzuahmenSHexen
(Standardmäßig ist der NPN-Schalter normalerweise offen) |
O/C- Ich weiß.Grenzschalter
O:Normalerweise offen C: Normalerweise nahe
|
|
N/P- Ich weiß.Sensortyp
N:NPN P:PNP |
- Ich weiß nicht.
1Um den effektiven Schlag zu gewährleisten, müssen an beiden Enden 5 mm Abstand reserviert werden.
2Der Sensor konnte nicht auf derselben Seite des Motors montiert werden, wenn der Motor parallel montiert ist.
3. Elektrische Servzylinderantriebsmasse
| Spezifikation der Schraube | 4005 | |||||||||
|
Nennleistung des Motors KW |
0.75 | 1 | 1.5 | |||||||
|
Nenndrehmoment des Motors N·m |
2.39 | 3.18 | 4.77 | |||||||
|
Nenndrehzahl des Motors r/min |
3000 | 3000 | 3000 | |||||||
| Reduzierungsquote | 3 | 5 | 7 | 10 | 3 | 5 | 3 | |||
|
Nennantrieb des Standardmotors kN |
8.1 | 13.51 | 18.91 | 27.02 | 10.78 | 17.97 | 16.18 | |||
|
Nenngeschwindigkeit des Motors in mm/s |
83 | 50 | 36 | 25 | 83 | 50 | 83 | |||
|
Wiederholte Positionierungsgenauigkeit mm |
±0,01/±002 | |||||||||
|
Höchstwirksame Fahrtmenge mm |
1800 | |||||||||
|
Höchstlastantrieb kN |
40 | |||||||||
|
Maximale Ausdehnungsgeschwindigkeit mm/s |
500 | |||||||||
|
Magnetischer Schalter |
IME18-08BNSZW2S ((Normalerweise offen) IME18-08BNOZW2S ((Normalerweise nahe) |
NPN Linienlänge 2M |
||||||||
|
IME18-08BPSZW2S ((Normalerweise offen) IME18-08BPOZW2S ((Normalerweise nahe) |
PNP Linienlänge 2M |
|||||||||
| Spezifikation der Schraube | 4010 | |||||||||||||||||||||||||
|
Nennleistung des Motors KW |
0.75 | 1 | 1.5 | 2 | 3 | 5 | ||||||||||||||||||||
|
Nenndrehmoment des Motors N·m |
2.39 | 3.18 | 4.77 | 6.37 | 9.55 | 15.8 | ||||||||||||||||||||
|
Nenndrehzahl des Motors r/min |
3000 | 3000 | 3000 | 3000 | 3000 | 3000 | ||||||||||||||||||||
| Reduzierungsquote | 3 | 5 | 7 | 10 | 3 | 5 | 7 | 10 | 3 | 7 | 5 | 10 | 3 | 5 | 7 | 10 | 3 | 5 | 7 | 10 | 3 | 5 | 7 | |||
|
Nennantrieb des Standardmotors kN |
4.05 | 6.75 | 9.46 | 13.51 | 5.39 | 8.99 | 12.58 | 17.97 | 8.09 | 13.48 | 18.87 | 26.96 | 10.08 | 18 | 25.2 | 36 | 16.19 | 26.99 | 37.78 | 40 | 26.96 | 40 | 40 | |||
|
Nenngeschwindigkeit des Motors in mm/s |
167 | 100 | 71 | 50 | 167 | 100 | 71 | 50 | 167 | 100 | 71 | 50 | 167 | 100 | 71 | 100 | 167 | 100 | 71 | 50 | 167 | 100 | 71 | |||
|
Wiederholte Positionierungsgenauigkeit mm |
±0,01/±002 | |||||||||||||||||||||||||
|
Höchstwirksame Fahrtmenge mm |
1800 | |||||||||||||||||||||||||
|
Höchstlastantrieb kN |
40 | |||||||||||||||||||||||||
|
Maximale Ausdehnungsgeschwindigkeit mm/s |
500 | |||||||||||||||||||||||||
|
Magnetischer Schalter |
IME18-08BNSZW2S ((Normalerweise offen) IME18-08BNOZW2S ((Normalerweise nahe) |
NPN Linienlänge 2M |
||||||||||||||||||||||||
|
IME18-08BPSZW2S ((Normalerweise offen) IME18-08BPOZW2S ((Normalerweise nahe) |
PNP Linienlänge 2M |
|||||||||||||||||||||||||
4. Anwendungen
Anwendungsbereiche Militärgeräte, Versuchs- und Freizeitgeräte, Lebensmittel- und Medizinmaschinen und -geräte sowie andere Produktionsgeräte.
(1) Militärische Ausrüstung:Radar, Raketeneinsteller, Schwingplattform für gepanzerte Fahrzeuge, Spezialausrüstung und sonstige Kriegsfahrzeuge und Flugzeuge,Versuchsförderung, Anpassung von Panzerartillerie in hoher und niedriger Richtung, Druck von Raketenbrennstoff, Öffnung der Ofentür usw.
(2) Spezialausrüstung:Produktionslinie für industrielle Automatisierung, Montagelinie, Logistikübertragung, Hebeplattform, Versetzungssteuerung, Ventilsteuerung, Koordinatenmanipulator,Mechanische Ausrüstung CT Kama-Messer, Lebensmittel- und Arzneimittelindustrie, CNC-Werkzeugmaschinen, Verpackungsmaschinen der Industrie, Automobilindustrie, Elektronische Presse, Textilmaschinen, WicklungsmaschinenPosition.
(3) Versuchsausrüstung: Simulationsplattform, Prüfstand, Wellenmaschine, Prüfgeräte usw.
Dieser Typ ist besonders geeignet für:
Sie können auch unsere Servopressensoftware zusammen kaufen.
5Warum haben Sie uns ausgewählt?
1Kompakte Struktur und kleine Abmessungen.
2Hohe Steifigkeit, geringe Trägheit und schnelle Reaktion.
3. hohe Zuverlässigkeit und lange Lebensdauer.
4. Energieeinsparung und weniger Lärm.
5- Bequeme Montage und Verwendung, einfache Wartung.
6Ein Jahr Qualitätssicherung, lebenslange Wartung.
